Model No.: T400

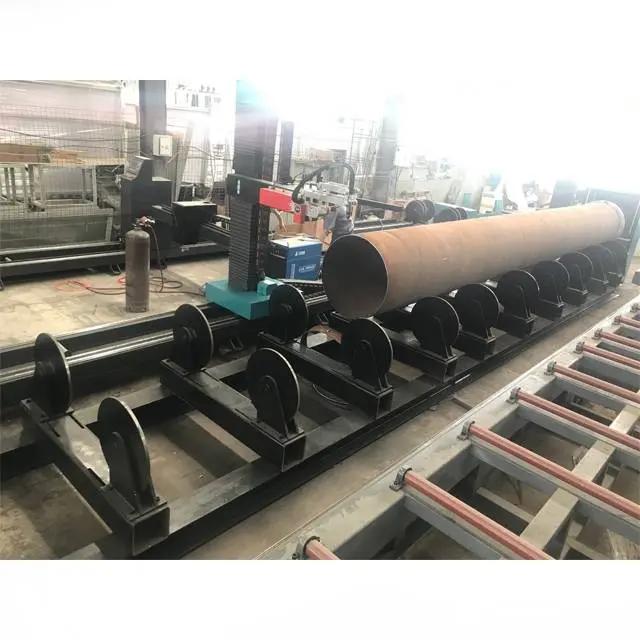

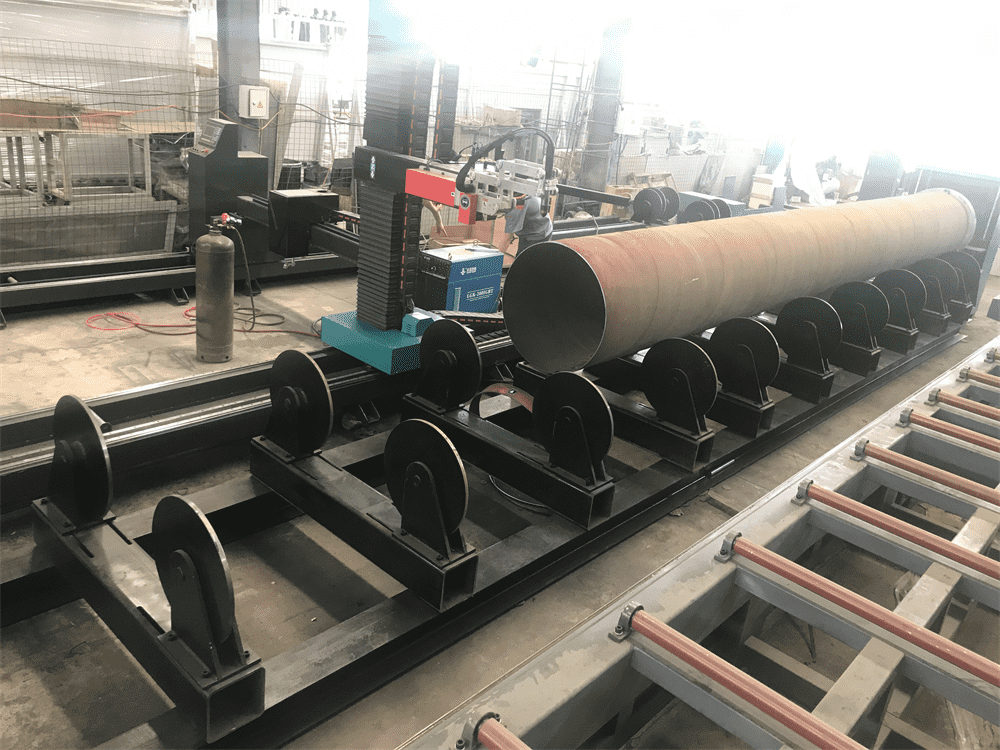

CNC mašina za rezanje cijevi velikog prečnika je dizajnirana za obradu velikih čeličnih cijevi. Uglavnom se koristi za rezanje, zakošenje, pravljenje rupa, profiliranje itd. Ova mašina može istovremeno obaviti različite obrade. Može da obrađuje ugljični čelik, nehrđajuće i druge metalne materijale, koji se široko koriste u cijevima posuda pod pritiskom, preradi naftovoda i plinovoda, mrežnoj strukturi, čeličnoj konstrukciji, pomorskom inženjeringu, offshore inženjeringu, brodogradilištu i drugim industrijama.

Karakteristike
Primjenjivi materijali strojeva za plazma rezanje cijevi

Rezanje nerđajućeg čelika, ugljeničnog čelika, mekog čelika, gvožđa.

Primjenjive industrije strojeva za rezanje cijevi plazmom

proizvodnja metala, cijevi za ulje i plin, čelične konstrukcije, toranj, željeznička šina i druga polja za rezanje čelika.



Move axis Cut axis selection Move range
Y axis Pipe truck rotation axis 360 degree free rotation
X axis Torch move along pipe horizontal axis Max stroke 12000mm
A axis Torch swing along pipe radial axis +/- 45 degree
B axis Torch swing along pipe axis direction +/- 45 degree
Z axis Torch shaft up and down movement Not join linkage max stroke 770mm
W axis Chuck can realized up and down Max stroke 700mm

Techinical Parameters

Model

T400

Max Cutting Length

6m / 9m / 12 m

Min Cutting Length

0.5 m

Max Cutting Diamter

1200mm

Min Cutting Diameter

600mm

Reposition precision

0.02mm

Processing precision

0.1mm

Maximum cutting speed

6000mm/min

Torch Height control mode

Automatic

Control system

EOE-HZH

Electrical Supplier

380V 50HZ / 3 Phase
