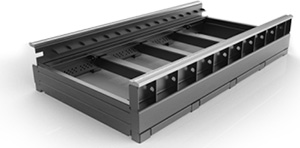

Jače tijelo mašine
Metalno tijelo ovog rezača je podvrgnuto termičkoj obradi na 600°C i hladi se unutar peći 24 sata. Nakon što je ovo završeno, obrađuje se pomoću stroja za glodanje i zavaruje pomoću ugljičnog dioksida. To mu osigurava visoku čvrstoću i vijek trajanja od 20 godina.

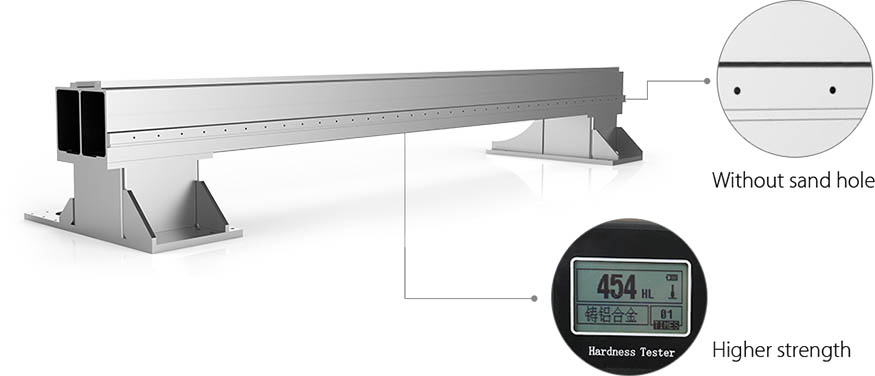

Greda od livenog aluminijuma treće generacije
Proizveden je u skladu sa standardima za vazduhoplovstvo i formiran je od 4300 tona presovanog presovanja. Nakon tretmana starenjem, njegova snaga može dostići 6061 T6, što je najjača snaga od svih portala. Zračni aluminij ima mnoge prednosti, kao što su dobra žilavost, mala težina, otpornost na koroziju, antioksidacija, niska gustoća i uvelike povećava brzinu obrade.

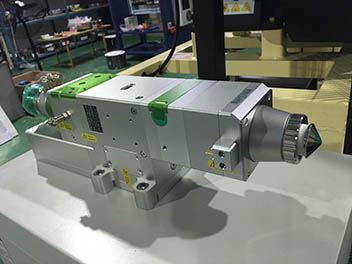

Švicarska Raytools Laser Head
Primjenjivo na različite žižne daljine, koje se kontroliraju kontrolnim sistemom alatnih mašina. Fokalna tačka će se automatski podešavati u procesu rezanja kako bi se postigao najbolji efekat rezanja limova različitih debljina. Povećanje fokusne dužine perforacije, odvojeno podešavanje žarišne daljine perforacije i žižne daljine rezanja, poboljšava tačnost rezanja.

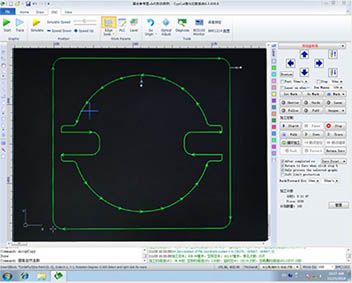

CYPCUT kontrolni sistem
CYPCUT Control sistem može da realizuje inteligentan raspored rezanja grafike i podrži uvoz više grafika, automatski optimizujući redoslijed rezanja, pametno traženje ivica i automatsko pozicioniranje. Kontrolni sistem usvaja najbolje logičko programiranje i softversku interakciju, pruža zadivljujuće iskustvo rada, efektivno povećavajući korištenje lima i smanjujući otpad. Jednostavan i brz operativni sistem, efikasna i precizna uputstva za sečenje, efikasno poboljšavaju korisničko iskustvo.

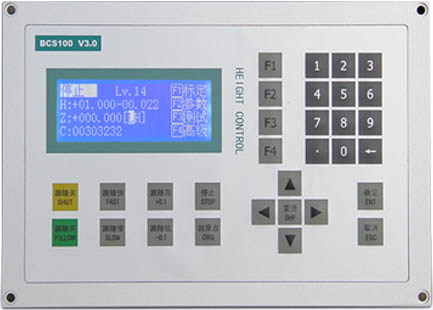

BCS100 Kapacitivni regulator visine
BCS100 kapacitivni regulator visine (u daljem tekstu BCS100) je kontrolni uređaj visokih performansi koji koristi metodu upravljanja zatvorenom petljom. BCS100 također pruža jedinstveno Ethernet komunikacijsko (TCP/IP protokol) sučelje, lako može postići mnoge funkcije sa CypCut softverom, kao što je automatsko praćenje visine, segmentirani pirsing, progresivni pirsing, traženje rubova, skok, proizvoljno podešavanje visine podizanja rezne glave. Njena stopa odziva je također znatno poboljšana. Posebno u aspektima servo upravljanja, njegova brzina i preciznost bi očigledno trebala biti bolja od drugih sličnih proizvoda, zahvaljujući dvostrukom zatvorenom algoritmu brzine i položaja. Podržite alarm dok udarate o dasku i preko ivice. Podržava detekciju ivica i automatsku inspekciju.
Techinical parameters
|
Model |
KF Series |
|
Wavelength |
1070nm |
|
Sheet Cutting Area |
3000*1500mm / 4000*2000mm / 6000*2000mm/ 6000*2500mm |
|
Laser Power |
1000W / 1500W / 2000W / 3000W / 4000W |
|
X/Y-axis Positioning Accuracy |
0.03mm |
|
X/Y-axis Repositioning Accuracy |
0.02mm |
|
Max. Acceleration |
1.5G |
|
Max. linkage speed |
140m/min |
Cutting parameters
|
Cutting Parameters |
1000W |
1500W |
2000W |
3000W |
4000W |
|
|
Material |
Thickness |
speed m/min |
speed m/min |
speed m/min |
speed m/min |
speed m/min |
|
Carbon steel |
1 |
8.0–10 |
15–26 |
24–32 |
30–40 |
33–43 |
|
2 |
4.0–6.5 |
4.5–6.5 |
4.7–6.5 |
4.8–7.5 |
15–25 |
|
|
3 |
2.4–3.0 |
2.6–4.0 |
3.0–4.8 |
3.3–5.0 |
7.0–12 |
|
|
4 |
2.0–2.4 |
2.5–3.0 |
2.8–3.5 |
3.0–4.2 |
3.0–4.0 |
|
|
5 |
1.5–2.0 |
2.0–2.5 |
2.2–3.0 |
2.6–3.5 |
2.7–3.6 |
|
|
6 |
1.4–1.6 |
1.6–2.2 |
1.8–2.6 |
2.3–3.2 |
2.5–3.4 |
|
|
8 |
0.8–1.2 |
1.0–1.4 |
1.2–1.8 |
1.8–2.6 |
2.0–3.0 |
|
|
10 |
0.6–1.0 |
0.8–1.1 |
1.1–1.3 |
1.2–2.0 |
1.5–2.4 |
|
|
12 |
0.5–0.8 |
0.7–1.0 |
0.9–1.2 |
1.0–1.6 |
1.2–1.8 |
|
|
14 |
|
0.5–0.7 |
0.8–1.0 |
0.9–1.4 |
0.9–1.2 |
|
|
16 |
|
|
0.6-0.8 |
0.7–1.0 |
0.8–1.0 |
|
|
18 |
|
|
0.5–0.7 |
0.6–0.8 |
0.6–0.9 |
|
|
20 |
|
|
|
0.5–0.8 |
0.5–0.8 |
|
|
22 |
|
|
|
0.3–0.7 |
0.4–0.8 |
|
|
Stainless steel |
1 |
18–25 |
20–27 |
24–50 |
30–35 |
32–45 |
|
2 |
5–7.5 |
8.0–12 |
9.0–15 |
13–21 |
16–28 |
|
|
3 |
1.8–2.5 |
3.0–5.0 |
4.8–7.5 |
6.0–10 |
7.0–15 |
|
|
4 |
1.2–1.3 |
1.5–2.4 |
3.2–4.5 |
4.0–6.0 |
5.0–8.0 |
|
|
5 |
0.6–0.7 |
0.7–1.3 |
2.0-2.8 |
3.0–5.0 |
3.5–5.0 |
|
|
6 |
|
0.7–1.0 |
1.2-2.0 |
2.0–4.0 |
2.5–4.5 |
|
|
8 |
|
|
0.7-1.0 |
1.5–2.0 |
1.2–2.0 |
|
|
10 |
|
|
|
0.6–0.8 |
0.8–1.2 |
|
|
12 |
|
|
|
0.4–0.6 |
0.5–0.8 |
|
|
14 |
|
|
|
|
0.4–0.6 |
|
|
Aluminum |
1 |
6.0–10 |
10–20 |
20–30 |
25–38 |
35–45 |
|
2 |
2.8–3.6 |
5.0–7.0 |
10–15 |
10–18 |
13–24 |
|
|
3 |
0.7–1.5 |
2.0–4.0 |
5.0–7.0 |
6.5–8.0 |
7.0–13 |
|
|
4 |
|
1.0–1.5 |
3.5–5.0 |
3.5–5.0 |
4.0–5.5 |
|
|
5 |
|
0.7–1.0 |
1.8–2.5 |
2.5–3.5 |
3.0–4.5 |
|
|
6 |
|
|
1.0–1.5 |
1.5–2.5 |
2.0–3.5 |
|
|
8 |
|
|
0.6–0.8 |
0.7–1.0 |
0.9–1.6 |
|
|
10 |
|
|
|
0.4–0.7 |
0.6–1.2 |
|
|
12 |
|
|
|
0.3-0.45 |
0.4–0.6 |
|
|
16 |
|
|
|
|
0.3–0.4 |
|
|
Brass |
1 |
6.0–10 |
8.0–13 |
12–18 |
20–35 |
25–35 |
|
2 |
2.8–3.6 |
3.0–4.5 |
6.0–8.5 |
6.0–10 |
8.0–12 |
|
|
3 |
0.5–1.0 |
1.5–2.5 |
2.5–4.0 |
4.0–6.0 |
5.0–8.0 |
|
|
4 |
|
1.0–1.6 |
1.5–2.0 |
3.0-5.0 |
3.2–5.5 |
|
|
5 |
|
0.5–0.7 |
0.9–1.2 |
1.5–2.0 |
2.0–3.0 |
|
|
6 |
|
|
0.4–0.9 |
1.0–1.8 |
1.4–2.0 |
|
|
8 |
|
|
|
0.5–0.7 |
0.7–1.2 |
|
|
10 |
|
|
|
|
0.2–0.5 |
|
